VF-101 опция CAN PBC00008
Модель: PBC00008
Основные характеристики
Код заказа: PBC00008
Наличие: по запросу
Цена: по запросу

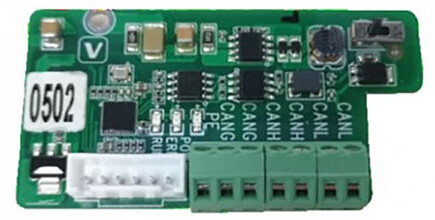

Карта PBC00008 предназначена для использования с преобразователями частоты VF-101. Интерфейс CAN соответствует стандартам ISO/DIS11898 и может быть использован для обмена данным между несколькими преобразователями частоты.
Карта PBC00008 может быть установлена в порт EX-A или EX-B преобразователя частоты.
Подключение осуществляется к шести клеммам, обозначенным как CN4, и расположенным на передней части карты расширения. Клеммы с обозначением CANH, CANL используются как вход и выход для подключения интерфейса CAN.
Описание клемм разъема CN4
Номер клемм | Название клемм | Описание |
1 | PE | Клемма заземления для подключения экрана кабеля |
2 | CANH | «+» подключения интерфейса CAN |
3 | CANH | «+» подключения интерфейса CAN |
4 | CANL | «-» подключения интерфейса CAN |
5 | CANL | «-» подключения интерфейса CAN |
6 | CANG | Опорный сигнал заземления интерфейса CAN |
