Danfoss VLT Soft Starter MCD 201 / MCD 202

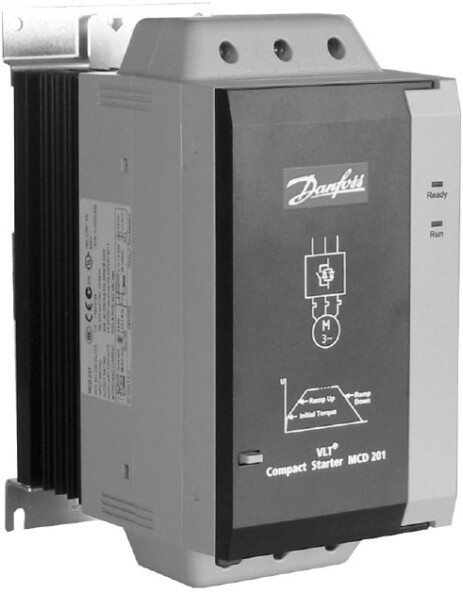

VLT Soft Starter MCD 201
| Мощность (кВт) | Номинальный ток (А) АС-53b | Размеры (мм) ВхШхГ |
| 7,5 | 18 А: 4-6: 594 | 203х98х163 |
| 15 | 34 А: 4-6: 594 | |
| 18 | 42 А: 4-6: 594 | |
| 22 | 48 А: 4-6: 594 | |
| 30 | 60 А: 4-6: 594 | |
| 37 | 75 А: 4-6: 594 | 215х145х191 |
| 45 | 85 А: 4-6: 594 | |
| 55 | 100 А: 4-6: 594 | |
| 75 | 140 А: 4-6: 594 | 240х145х191 |
| 90 | 170 А: 4-6: 594 | |
| 110 | 200 А: 4-6: 594 |
Устройства плавного пуска для асинхронных двигателей от 7,5 до 110 кВт
Версии для 200 - 575 В AC
Компактный дизайн со встроенными обходными контакторами - минимум тепловых потерь, рабочая температура от –10 °С до +60 °С
Время разгона: 2-15 с., время торможения: 2-20 с.
MCD201: без обратной связи по току (Timed Voltage Ramp)
MCD202: с обратной связью по току (Current Limit Starting Control / Timed Voltage Ramp Soft Stop) и встроенными функциями защиты двигателя: защита от превышения времени пуска, защита от опрокидывания фазы, тепловая защита (вход для подключения термистора или тепловая модель двигателя).
Коммуникационные опции: PROFIBUS, DeviceNet, Modbus RTU, Modbus TCP, Profinet, Ethernet IP
Опция: панель дистанционного управления

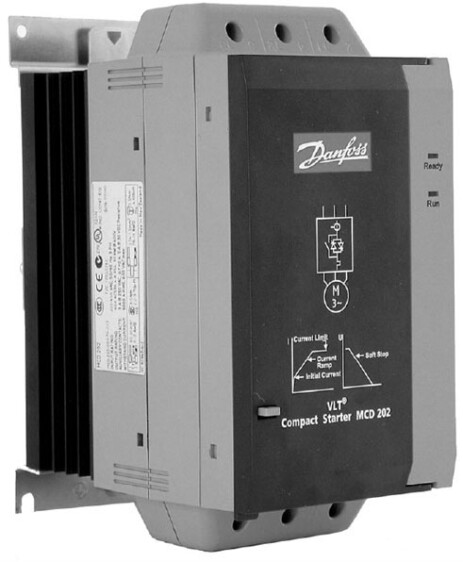

VLT Soft Starter MCD 202
| Мощность (кВт) | Номинальный ток (А) АС-53b | Размеры (мм) ВхШхГ |
| 7,5 | 18 А: 4-6: 594 | 203х98х163 |
| 15 | 34 А: 4-6: 594 | |
| 18 | 42 А: 4-6: 594 | |
| 22 | 48 А: 4-6: 594 | |
| 30 | 60 А: 4-6: 594 | |
| 37 | 75 А: 4-6: 594 | 215х145х191 |
| 45 | 85 А: 4-6: 594 | |
| 55 | 100 А: 4-6: 594 | |
| 75 | 140 А: 4-6: 594 | 240х145х191 |
| 90 | 170 А: 4-6: 594 | |
| 110 | 200 А: 4-6: 594 |
Устройства плавного пуска для асинхронных двигателей от 7,5 до 110 кВт
Версии для 200 - 575 В AC
Компактный дизайн со встроенными обходными контакторами - минимум тепловых потерь, рабочая температура от –10 °С до +60 °С
Время разгона: 2-15 с., время торможения: 2-20 с.
MCD201: без обратной связи по току (Timed Voltage Ramp)
MCD202: с обратной связью по току (Current Limit Starting Control / Timed Voltage Ramp Soft Stop) и встроенными функциями защиты двигателя: защита от превышения времени пуска, защита от опрокидывания фазы, тепловая защита (вход для подключения термистора или тепловая модель двигателя).
Коммуникационные опции: PROFIBUS, DeviceNet, Modbus RTU, Profinet, Modbus TCP, Ethernet IP
Опция: панель дистанционного управления
Преимущества VLT Soft Starter MCD 201 /MCD 202
- Небольшая площадь корпуса и компактный размер позволяют экономить пространство в шкафу
- Встроенный байпасный контактор позволяет минимизировать расходы на установку, снизить потери мощности, уменьшить тепловыделения.
- Продвинутые алгоритмы управления тиристорным выпрямителем и сбалансированный выходной сигнал обеспечивают большее количество пусков в час.
- Максимум времени безотказной работы
- Основная защита двигателя (MCD 202)
- Максимальная температура окружающей среды 50°C без снижения рабочих характеристик Удобство в использовании Экономия при вводе в эксплуатацию, легкость в установке и использовании
- Монтаж на DIN-рейке (до 30 кВт) что экономит время и место
Технические характеристики VLT MCD 201
Основные функции VLT MCD 201
• Плавный пуск
• Плавный останов
• 7,5 – 110 кВт при 400 В
• Сетевое напряжение 200 – 575 В
• Uупр.110 – 440 В ~ тока или 24 В пер./пост. тока
• Тиристорное управление по двум фазам
Пуск/останов
• Регулировка времени нарастания напряжения
• Регулируемый начальный крутящий момент
• Регулировка времени снижения напряжения
Выходы
• Одно выходное реле: Управление линейным контактором
Управление
• Двух- или трехпроводное управление
• Параметрирование при помощи трех поворотных переключателей
• Кнопка перезапуска
• Дополнительно: модули последовательной связи, комплект дистанционного управления, ПО
Другие функции
• Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения
• Светодиодная индикация состояния
• IP 20 (7,5 – 55 кВт при 400 В)
• IP 00 (75 – 110 кВт при 400 В)
• Комплект для обеспечения доп. защиты
Технические характеристики VLT MCD 202
MCD 202 это аналог MCD 201 плюс расширенные функциональные возможности плавного пуска и дополнительные функции защиты двигателя
Основные функции VLT MCD 202
• Пуск с токоограничением
• Плавный останов
• Защита двигателя
• 7,5 – 110 кВт при 400 В
• Сетевое напряжение 200 – 575 В
• Управляющее напряжение 110 – 440 В пер. тока или 24 В пер./пост. тока
• Тиристорное управление по 2 фазам
Пуск/останов
• Пуск с ограничением тока
• Разгон с начальной величины тока
• Регулировка времени снижения напряжения
Защита
• Перегрузка двигателя (класс с регулируемым отключением)
• Превышение времени пуска
• Обратное чередование фаз
• Вход термистора двигателя
• К.з. тиристора – пуск не выполняется
• Неисправность питания – пуск не выполняется
• Мгновенная перегрузка
Выходы
• Два выходных реле: управление линейным контактором, “В работе” / “отключен
Управление
• Двух- или трехпроводное управление
• Параметрирование при помощи трех поворотных переключателей
• Кнопка перезапуска
• Дополнительно: модули последовательной связи, комплект дистанционного управления, ПО
Другие функции
• Встроенный байпас, обеспечивающий минимальные размеры и значения тепловыделения
• Светодиодная индикация состояния
• IP 20 (7,5 – 55 кВт при 400 В)
• IP 00 (75 – 110 кВт при 400 В)
• Комплект для обеспечения доп. защиты

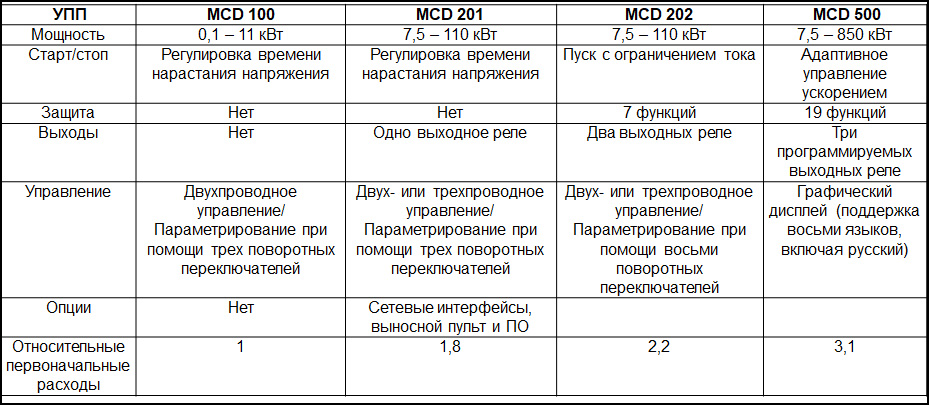

Обзор УПП Danfoss
Применение УПП Danfoss MCD 201 и MCD 202
Водоснабжение и водооотведение
• Центробежный насос
• Винтовой компрессор
• Вентилятор (с демпфером)
• Погружной насос
Деревообработка
• Циркулярная пила
• Корообдирка
• Отрезной станок
• Гидравлический блок питания
• Рубанок
Станкостроение и транспортировка материалов
• Дробилка
• Пресс
Пищевая промышленность
• Мойка бутылок
• Нарезчик
Металлургия и горнодобывающая промышленность
• Пылепитатель
• Дробилка
• Роликовый конвейер
