VLT AQUA Drive FC 202

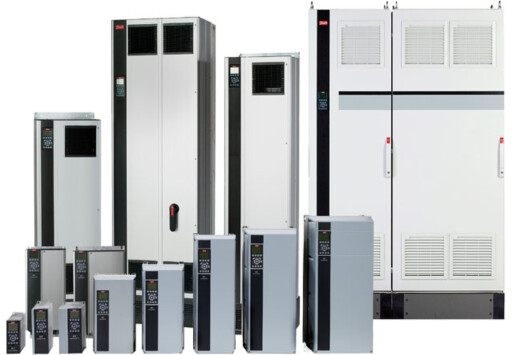

Danfoss VLT AQUA Drive FC 202

Частотные преобразователи Danfoss VLT AQUA Drive специально разработаны для работы в отраслях связанных с водоснабжением и водоотведением.

Технические характеристики:

3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66

3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66

3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54

3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66

3 х 525-690 В: 110 - 1400 кВт, IP 00/21/54

Основные функции Danfoss VLT AQUA Drive FC 202

• Встроенные функции и алгоритмы для работы с насосами

• До 3-х сигналов обратной связи

• Защита от сухого хода

• Режим заполнения трубы

• Крайняя точка рабочей кривой

• Встроенный стандартный каскадный контроллер

• Чередование двигателей

• Компенсация потока

• 4 ПИД -регулятора с возможностью моделирование зависимого п/пид контроллера

• Автоматическая оптимизация энергопотребления (АЭО)

• Автоматическая адаптация к двигателю

• Летящий пуск (подхват вращающегося двигателя)

• Электронное тепловое реле (ETR)

Характеристики Danfoss VLT AQUA Drive FC 202

Выходные данные (U, V, W)

• Выходное напряжение 0-100% напряжения питания

• Отключение на стороне выхода Неограниченно

• Время разгона (останова) 1-3600 с

• Выходная частота 0-132 Гц

Опции панели управления

• Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа

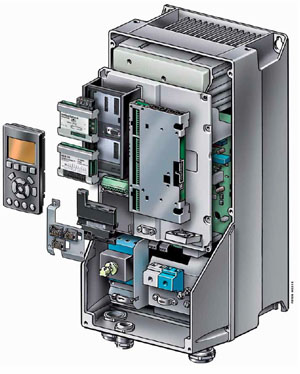

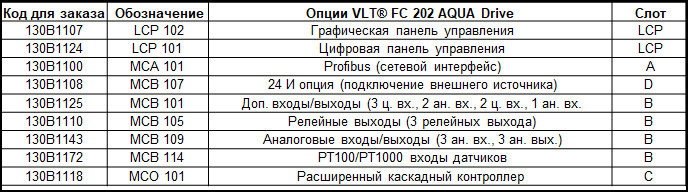

I/O options

• Дополнительные универсальные вводы-выводы (MCB 101)

• Дополнительные реле (MCB 105)

• Расширенный каскадный контроллер (MCO-101)

• Продвинутый каскадный контроллер (MCO-102)

• Дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109)

Цифровые входы (DI)

• Программируемые цифровые входы 6

• Логика NPN, PNP

• Уровень напряжения 0-24 В

• Вход термистора 1

Аналоговые входы (AI)

• Общее число 2

• Режим Ток или напряжение

• Уровень напряжения 0 – 10 В (масштабир.)

• Уровень тока 0/4 – 20 мА (масштабир.)

Цифровые входы

• Количество входов: 4

• Тип логики: PNP или NPN

• Уровень напряжения: 0–24В

Прочие опции

• Набор IP21/NEMA1, адаптер

• Profibus с разъемом Sub-D

• Развязывающая плата

• Для сетевых кабелей, кабель USB для подключения к ПК

Прикладные опции

• Плата подключения внешнего источника питания +24 В (MCB-107)

Фильтры

• Фильтр гармоник (AHF 005/010),

• Синусоидальный фильтр (MCC 101),

• Фильтр dU/dt (MCC 102).

Соединение с шинами данных

Встроенные протоколы: FC Protocol, Modbus RTU, Metasys N2

Опционально: PROFIBUS, DeviceNet, EtherNet/IP, Modbus TCP IP, PROFINET

Преимущества VLT AQUA Drive

Энергосбережение и энергоэффективность

• КПД на уровне 98%
• Спящий режим
• Автоматическая оптимизация энергопотребления дополнительно уменьшает потребление на 3-5%
• Компенсация потока, уменьшение давления снижает потребление в условиях малого расхода
• 2-х ступенчатый разгон/торможение (начальный разгон и конечное торможение)
• Защита обратного клапана
• Безопасный останов
• Обнаружение малого потока
• Режим заполнения пустой трубы
• Спящий режим
• Защита паролем
• Защита от перегрузки
• ПЛК

Компактность и экономия пространства

Компактный дизайн ПЧ делает монтаж легким удобным практически в любых помещениях.

• Встроенные дроссели постоянного тока для снижения гармоник в сети (внешние дроссели переменного тока не нужны)
• Под заказ встроенные фильтры ВЧ-помех для всего ряда мощности
• Интеллектуальная концепция охлаждения уменьшает требуемое пространство для монтажа

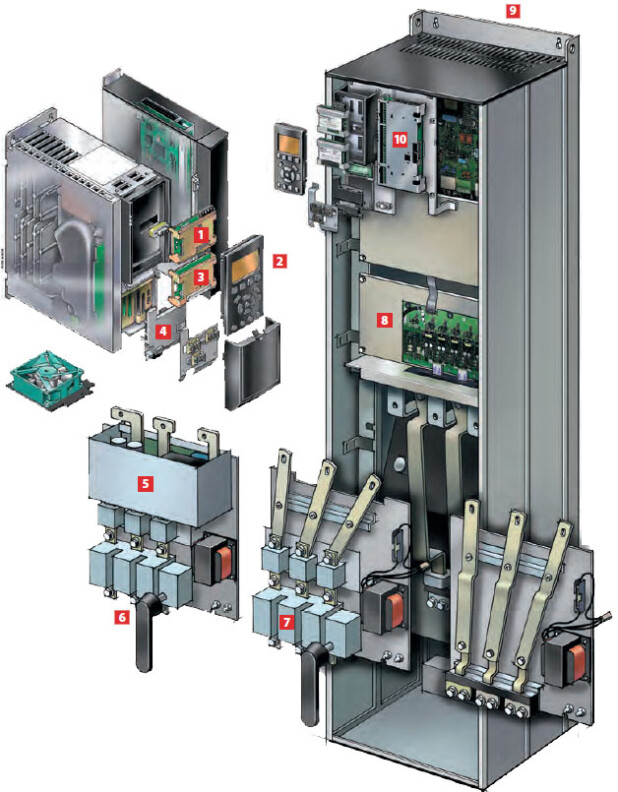

• Модульный дизайн позволяет производить быстрый монтаж опционального оборудования
• Автонастройка ПИ-регуляторов

Коды для заказа ПЧ VLT AQUA Drive: 131B8870, 131B8878, 131B8886, 131B8894, 131B8649, 131B8903, 131B8912, 131B8920, 131B8940, 131B8650, 131F6637, 131F6641, 131F6645, 131F6765, 131F6770, 131F6775, 131F6650, 131F6654, 131F6658, 131F6663, 131B8868, 131B9335, 131B9381, 131B9388, 131B9394

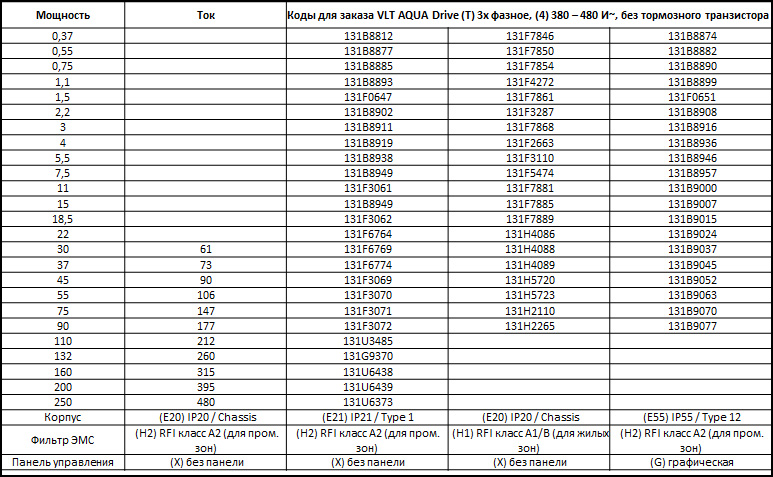

Коды для заказа (складские позиции) ПЧ VLT AQUA Drive: 131B8812, 131B8877, 131B8885, 131B8893, 131F0647, 131B8902, 131B8911, 131B8919, 131B8938, 131B8949, 131F3061, 131B8949, 131F3062, 131F6764, 131F6769, 131F6774, 131F3069, 131F3070, 131F3071, 131F3072, 131U3485, 131G9370, 131U6438, 131U6439, 131U6373, 131F7846, 131F7850, 131F7854, 131F4272, 131F7861, 131F3287, 131F7868, 131F2663, 131F3110, 131F5474, 131F7881, 131F7885, 131F7889, 131H4086, 131H4088, 131H4089, 131H5720, 131H5723, 131H2110, 131H2265, 131B8874, 131B8882, 131B8890, 131B8899, 131F0651, 131B8908, 131B8916, 131B8936, 131B8946, 131B8957, 131B9000, 131B9007, 131B9015, 131B9024, 131B9037, 131B9045, 131B9052, 131B9063, 131B9070, 131B9077
