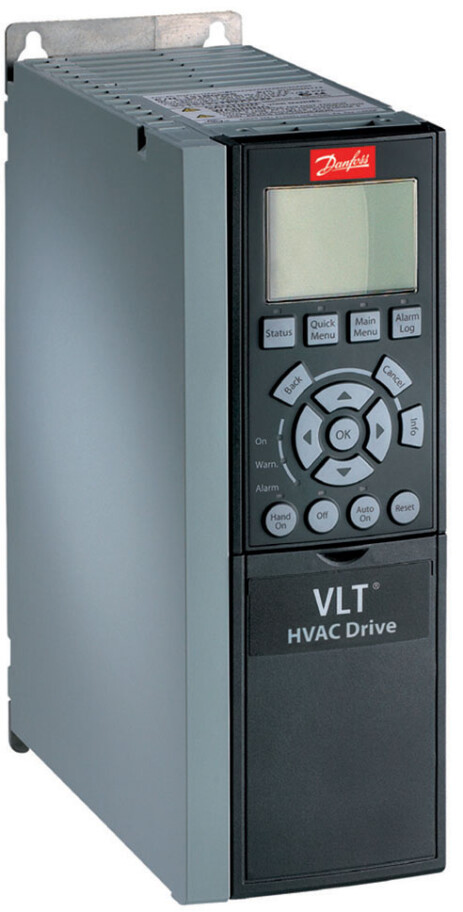

Danfoss VLT HVAC Drive FC 102
ПЧ VLT HVAC Drive ориентирован на применение в системах управления насосами, вентиляторами и компрессорами.
Характеристики Danfoss VLT HVAC Drive FC 102
Диапазон мощностей:
3 х 380 – 480 В Мощность: от 1,1 до 1000 кВт
3 х 200 – 240 В Мощность: от 1,1 до 45 кВт
3 х 525 – 600 В Мощность: от 1,1 до 1000 кВт
3 х 525 – 690 В Мощность: от 132 до 1400 кВт
Со 110% перегрузкой по моменту.
Доступные классы изоляции:
IP 00 Мощность: от 110 – 1000 кВт
IP 20 Мощность: от 1,1 – 90 кВт
IP 21 (NEMA 1) Мощность: от 1,1 – 1400 кВт
IP 54 (NEMA 12) Мощность: от 110 – 1400 кВт
IP 55 (NEMA 12) Мощность: от 1,1 – 90 кВт
IP 66 Мощность: от 1,1 – 90 кВт
Опционально доступно покрытие плат для защиты от агрессивных сред.
Технические характеристики Danfoss VLT HVAC Drive FC 102
Сеть питания (L1, L2, L3)
Напряжение питания: 200 – 240 B ±10%, 380 – 480 B ±10%, 525 – 600 B ±10%
Частота питающей сети: 50/60 Гц
Коэффициент мощности (cos φ) около 1: (>0,98)
Частота коммутаций цепей питания L1, L2, L3: 1 – 2 раза в минуту
Выходная сеть (U, V, W)
Выходное напряжение: 0 – 100% от напряжения питания
Число коммутаций на выходе: неограниченно
Время разгона/замедления: 1 – 3600 с
Выходная частота: 1-1000 Гц
Цифровые входы
Количество цифровых входов: 6
Логика: PNP или NPN
Уровень напряжения: 0 – 24 В постоянного тока
Аналоговые входы
Количество аналоговых входов: 2
Тип входного сигнала: напряжение или ток
Уровень по напряжению: 0...+10 B (масштабируемый)
Уровень по току: 0/4 – 20 мА (масштабируемый)
Импульсные входы
Количество цифровых входов: 2
Уровень напряжения: 0 – 24 В постоянного тока (PNP логика)
Точность импульсных входов: 0,1-110 кГц
Аналоговый выход
Программируемый аналоговый выход: 1
Диапазон по току: 0/4 – 20 мА
Релейные выходы
Программируемые релейные выходы: 2 (240 В~, 2А и 400 В~, 2 А)
Сетевые интерфейсы
Стандартно встроенные: FC Protocol, N2 Metasys FLN Apogee Modbus RTU, Опционально: LonWorks (MCA 108), BACnet (MCA 109), DeviceNet (MCA 104), Profibus (MCA 101)
Специальные функции для вентиляторов
Преобразование
давления в расход
Эта функция позволяет обеспечить
постоянный расход
или постоянный
перепад расходwов
без использования
внешних датчиков
расхода. В результате
потребление электроэнергии оптимизируется, а усложненность системы
уменьшается при
одновременном повышении удобства эксплуатации.
Режим
пожарной
блокировки
Эта функция обеспечения безопасности
предотвращает останов
преобразователя
частоты в
целях самозащиты.
Вместо останова
преобразователь
продолжает выполнять
операции, имеющие
ключевое значение
для работы вентилятора, независимо от
сигналов управления,
предупреждений или
аварийных сигналов.
Режим пожарного
блокирования крайне
важен: без
него нельзя гарантировать, что
люди смогут
безопасно эвакуироваться
из здания
в случае пожара.
Расширенные
возможности для систем управления зданием
Легкое встраивание в системы
управления зданиями (BMS) позволяет
менеджерам
получать подробную
информацию
о текущем
состоянии инфраструктуры
в здании.
Все точки ввода/вывода на
преобразователе доступны
как удаленные
точки ввода/вывода,
что расширяет
возможности системы
управления зданием.
Специальные функции для насосов
Встроенный контроллер насоса
Каскадный контроллер насосов равномерно распределяет часы работы всех насосов. Поэтому износ на отдельных насосах снижается до минимума, значительно увеличивая ожидаемый срок службы и надежность.
Режим ожидания
При малом расходе или отсутствии потока преобразователь частоты переходит в режим ожидания с целью сохранения энергии. Когда значение давления падает ниже заданной уставки, преобразователь частоты запускается автоматически. По сравнению с непрерывным режимом работы этот способ сокращает энергопотребление и уменьшает износ оборудования, продлевая срок службы установки.
Защита насоса от работы всухую и в крайних точках характеристики
Если при работе насоса не создается нужного давления, преобразователь частоты подает сигнал тревоги или выполняет другое запрограммированное действие. Это происходит, например, при незаполненной системе или при возникновении утечек в трубах.
Автонастройка регуляторов
Автонастройка позволяет преобразователю частоты контролировать реакцию системы на коррекцию, постоянно вносимую преобразователем частоты. Используя функцию самообучения, преобразователь частоты вычисляет значения P и I, быстро восстанавливая точный и стабильный режим работы.
Функция компенсации расхода
Датчик давления, монтируемый рядом с вентилятором или насосом, обеспечивает контрольную точку, которая позволяет поддерживать постоянное давление на нагнетательной стороне системы. Преобразователь частоты постоянно регулирует эталонное значение давления, следуя характеристике системы. Этот способ позволяет сберечь энергию и снизить расходы на установку.
Отсутствие потока/низкий расход
Как правило, чем быстрее работает насос в процессе эксплуатации, тем большую мощность он потребляет. В ситуациях, когда насос работает быстро, но не нагружен полностью и не потребляет достаточную мощность, преобразователь частоты осуществляет соответствующую компенсацию. Это является дополнительным преимуществом для ситуаций, когда прекращается циркуляция воды, насос работает всухую или в трубах возникают утечки.
Опции Danfoss VLT HVAC Drive FC 102
Входы/выходы общего назначения (MCB 101)
3 цифровых входа, 2 цифровых выхода, 1 аналоговый выход по току, 2 аналоговых входа по напряжению.
Релейные выходы (MCB 105)
3 дополнительных релейных выхода.
Опция аналоговых входов/выходов (MCB 109)
3 Pt1000/Ni1000 входа, 3 аналоговых выхода по напряжению.
Внешнее питание 24 В постоянного тока (MCB 107)
Для подключения питания 24 В от внешнего источника для платы управления и опций.
Батарейка для часов реального времени (MCB 109)
Опция тормозного транзистора
Тормозной транзистор позволяет подключать тормозной резистор для рассеивания энергии в случае, когда двигатель работает в генераторном режиме. Реле разрыва питания встроено по умолчанию.
Силовые опции
Широкий набор внешних силовых опций доступен для VLTR HVAC Drive в случае необходимости:
• Усовершенствованные фильтры гармоник: для цепей с повышенными требованиями к защите от гармонических искажений.
• dU/dt фильтры: для обеспечения повышенной защиты обмоток двигателя.
• Синусные фильтры (LC фильтры): для снижения нагрузки на изоляцию двигателя и работы и использования кабелей длиной свыше 500 м.
HVAC PC программное обеспечение:
• MCT 10: идеально для настройки и обслуживания привода
• MCT 31: программа вычисления величины гармонических искажений
• VLT Energy Box: обширный инструмент энергетического анализа, показывающий время окупаемости привода

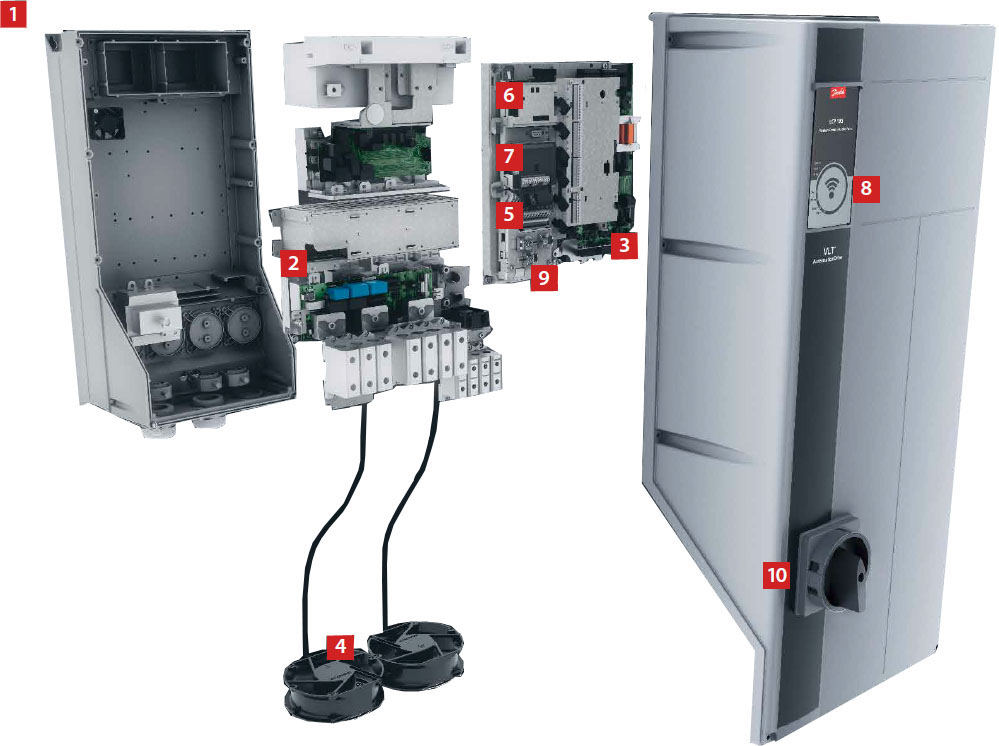

Модульный подход - Корпуса A, B и C
Преобразователь частоты поставляется в полностью собранном виде с сертификатом успешного прохождения испытаний на соответствие техническим требованиям.

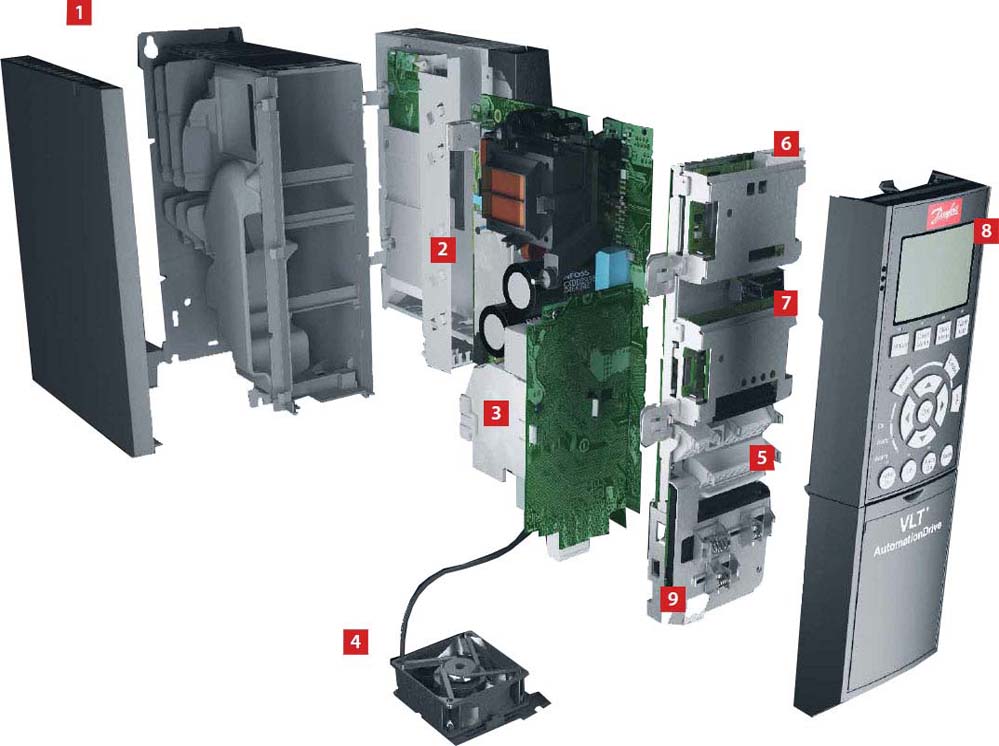

1. Корпус
ПЧ отвечает требованиям класса защиты корпуса IP20/шасси, IP21/UL тип 1, IP54/UL тип 12, IP55/UL тип 12 или IP66/UL тип 4X.
2. ЭМС и сетевое воздействие
Все версии VLT AutomationDrive в стандартной комплектации в отношении ЭМС удовлетворяют нормам В, А1 или А2 стандарта EN 55011 и требованиям категорий C1, C2 и C3 стандарта IEC61800-3. В стандартной комплектации встроенные катушки постоянного тока обеспечивают низкие гармонические нагрузки на сеть в соответствии с EN 61000-3-12 и увеличивают срок службы конденсаторов цепи постоянного тока.
3. Защитное покрытие
Электронные компоненты в стандартной комплектации имеют покрытие в соответствии с классом 3C2 стандарта IEC 60721-3-3. Для жестких и агрессивных сред может наноситься покрытие в соответствии с классом 3C3 стандарта IEC 60721-3-3.
4. Съемный вентилятор
Подобно большинству компонентов, вентилятор легко снимается для чистки и вновь устанавливается на место.
5. Клеммы управления
Специальные съемные подпружиненные клеммные зажимы типа Cage Clamp повышают надежность и упрощают пусконаладочные работы и обслуживание.
6. Варианты сетевых шин
Поддерживаются все основные промышленные сетевые шины.
7. Платы ввода/вывода
Платы ввода/вывода общего назначения, реле, безопасности и термистора повышают гибкость преобразователей частоты.
8. Средства отображения
Выпускаемая компанией Danfoss съемная панель местного управления (Local Control Panel, LCP) имеет улучшенный пользовательский интерфейс. Вы можете выбрать один из 28 предустановленных языков. Доступна беспроводная версия панели.
9. Источник питания
24 В, или часы реального времени (RTC) Для поддержания работы секции управления и иных дополнительных устройств в случае сбоя сетевого питания используется дополнительный источник 24 В. В расширенной версии встроенные часы реального времени и аккумуляторная батарея размещены на одной дополнительной плате для гнезда D.
10. Сетевой выключатель
Этот выключатель прерывает питание от сети и имеет свободно используемый дополнительный контакт.

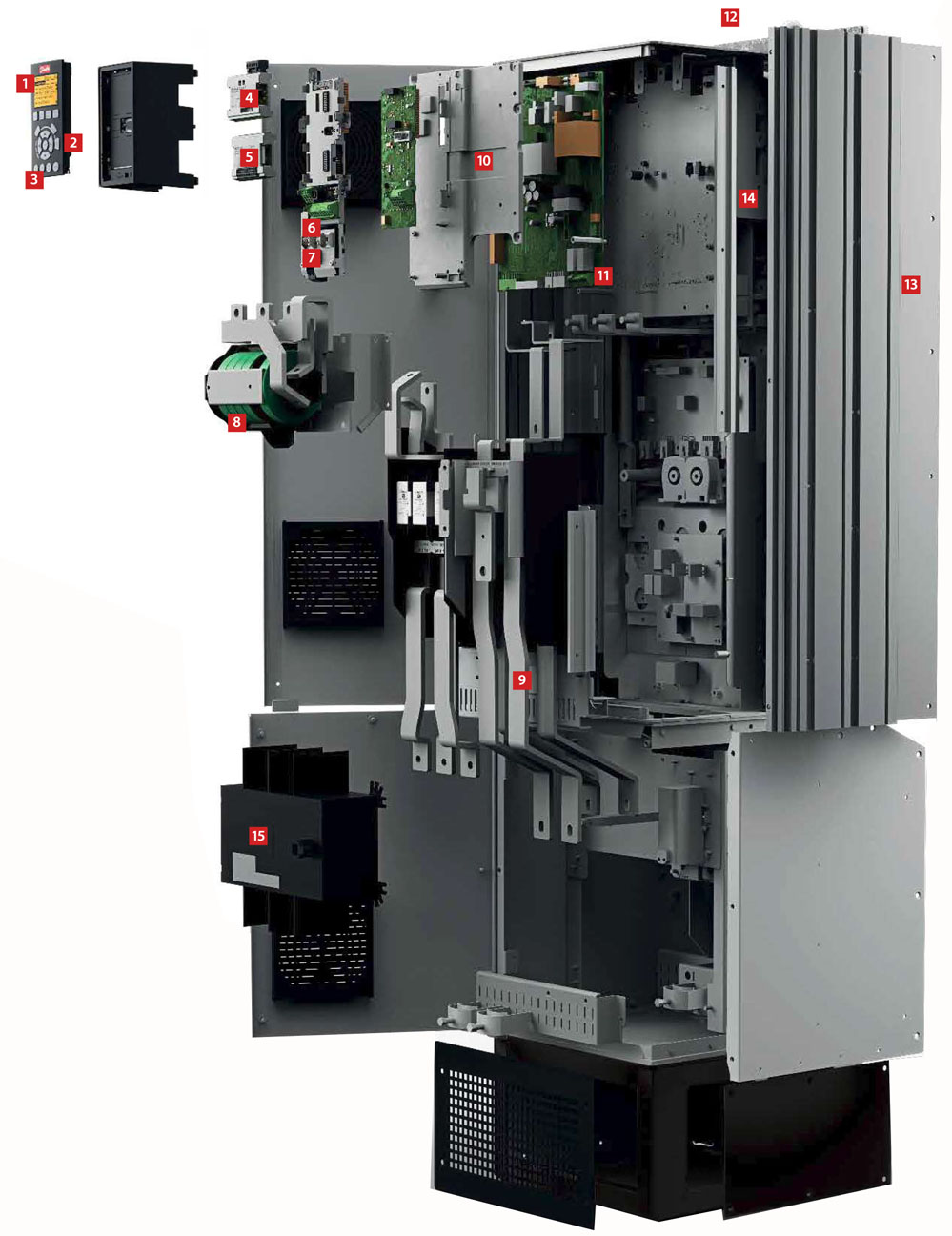

Корпуса D, E и F
1. Средства отображения
Панель управления Local Control Panel, LCP имеет улучшенный пользовательский интерфейс. Меню на 28 языках.
2. Панель местного управления (LCP) с «горячим» подключением
Панель управления может подсоединяться и отсоединяться во время работы. С помощью панели управления настройки могут легко переноситься на преобразователь частоты с другого преобразователя или с ПК, на котором установлена программа настройки MCT-10.
3. Интегрированное руководство пользователя
Информационная кнопка делает печатное руководство практически ненужным. К процессу разработки и оптимизации общей функциональности преобразователя частоты привлекались группы пользователей. Их отзывы существенно повлияли на дизайн и функциональность LCP. Функция автоматической адаптации двигателя, меню быстрой настройки и большой графический дисплей делают пусконаладочные работы и эксплуатацию забавой.
4. Сетевые интерфейсы
5. Платы ввода/вывода
Платы ввода/вывода общего назначения, реле и термистора повышают гибкость преобразователей частоты.
6. Клеммы управления
Подпружиненные клеммные зажимы типа Cage Clamp повышают надежность и упрощают пусконаладочные работы и обслуживание.
7. Питание 24 В
Источник питания 24 В обеспечивает работоспособность логических цепей преобразователя частоты VLT в случае отключения источника переменного тока. Доступен в расширенной версии с часами реального времени. Поддерживает настройки параметров часов реального времени.
8. Фильтр ВЧ-помех, подходящий для сетей IT
Комплектуется фильтрами ВЧ-помех в соответствии с EN 61800-3,кат. C3/EN 55011, класс A2. Фильтры ВЧ-помех класса A1/C2 в соответствии со стандартами IEC 61000 и EN 61800 поставляются в качестве интегрированных опций.
9. Модульная конструкция и простота технического обслуживания
Ко всем компонентам имеется удобный доступ с передней стороны пч, что упрощает обслуживание и позволяет устанавливать ПЧ вплотную друг к другу.
10. Программируемые устройства
Свободно программируемое дополнительное устройство ПЛК-программы.
11. Конформное покрытие и защищенное исполнение печатных плат
Все печатные платы имеют конформное покрытие, выдерживающее испытание в солевом тумане. Соответствуют IEC 60721-3-3, класс 3C3. ISA S71.04 1985, классу G3. ПЧ в корпусах D и E можно обеспечить допзащиту от вибрации, необходимую для определенных вариантов применения.
12. Охлаждение через тыльный канал
Для подачи охлаждающего воздуха на радиаторы охлаждения используется уникальная конструкция с тыльным каналом. Такая конструкция позволяет немедленно отводить за пределы корпуса до 90 % теплопотерь и до минимума ограничить количество воздуха, проходящего через отсеки с электроникой.
13. Корпус
ПЧ отвечает требованиям для всех возможных условий установки. Корпуса имеют классы защиты IP00/шасси, IP20/шасси, IP21/UL тип 1 и IP54/UL тип 12. Доступен комплект, повышающий класс защиты корпусов преобразователей частоты с размером корпуса D до уровня UL тип 3R.
14. Входной реактор линии постоянного тока
Встроенный реактор постоянного тока обеспечивает низкий уровень помех от гармоник питающего напряжения в соответствии с требованиями стандарта IEC-61000-3-12.
15. Опция подключения сетевого питания
Различные варианты входных устройств питания, включая предохранители, разъединитель сети или ВЧ-фильтр.
Коды для заказа VLT HVAC Drive FC 102: 131B3526, 131B4206, 131B3532, 131B4214, 131B4215, 131B4216, 131B3611, 131F0426, 131F6625, 131F5456, 131F6626, 131F5454, 131F5451, 131F6627, 131F5449, 131F6628, 131F5448, 131B6927, 131B6933, 131B6939, 131B6945, 131B6951
