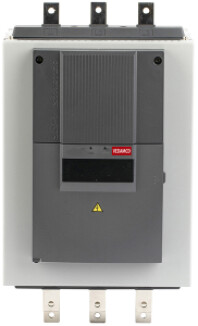

Устройство плавного пуска VEDA MCD2

Устройство плавного пуска VEDA MCD2

Модель: MCD2

Основные характеристики:

● Диапазон мощностей двигателя от 7,5 до 450 кВт

● Для работы трехфазными двигателями с питанием 3х380В

● Дополнительные аналоговые выходы

● Напряжение управления 220В

● Встраиваемый интерфейс RS-485

Преимущества:

● Степень защиты корпуса IP20

● Базовые и расширенные защитные функции двигателя

● Дополнительный аналоговый выход (зависит от конфигурации)

● Маркировка клемм на русском языке

● Встраиваемый интерфейс RS-485 (зависит от конфигурации)

Применение:

● Центробежные и погружные насосы

● Винтовые компрессоры

● Дробилки

● Вентиляторы и др.

Серия MCD2 – универсальное устройство плавного пуска для двигателей мощностью от 7,5 до 450 кВт. Работает с трехфазными двигателями напряжением питания 3х380В, имеет напряжение управления 220В. Для работы в промышленных сетях УПП MCD2 имеет встраиваемый интерфейс RS-485 (Modbus RTU), дополнительные аналоговые выходы, удобный пульт оператора с кнопками.

Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет расширенные защитные функции. MCD2 включает в себя четыре программируемых цифровых входа, 3 релейных выхода, 1 аналоговый вход (термистор). Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом. Устройство имеет расширенные функции: форсированный пуск, кривые разгона для насоса.

Устройства плавного пуска MCD2 для ТРЁХФАЗНЫХ двигателей 3*380В

Напряжение управления питания 220В
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD20001	VM-20-P7K5-0018-T4	7,5	18	310х172х194	5
MCD20002	VM-20-P15K-0030-T4	15	30	310х172х194	5
MCD20003	VM-20-P22K-0045-T4	22	45	310х172х194	5
MCD20004	VM-20-P30K-0060-T4	30	60	310х172х194	5
MCD20005	VM-20-P37K-0075-T4	37	75	406х230х224	9,8
MCD20006	VM-20-P45K-0090-T4	45	90	406х230х224	9,8
MCD20007	VM-20-P55K-0110-T4	55	110	406х230х224	9,8
MCD20008	VM-20-P75K-0145-T4	75	145	446х300х213	17,8
MCD20009	VM-20-P90K-0175-T4	90	175	446х300х213	17,8
MCD20010	VM-20-P110-0210-T4	110	210	446х300х213	17,8
MCD20011	VM-20-P132-0250-T4	132	250	446х300х213	17,8
MCD20012	VM-20-P160-0300-T4	160	300	446х300х213	17,8
MCD20013	VM-20-P200-0370-T4	200	370	446х300х213	17,8
MCD20014	VM-20-P250-0470-T4	250	470	516х350х226	24
MCD20015	VM-20-P315-0570-T4	315	570	516х350х226	24
MCD20016	VM-20-P400-0720-T4	400	720	516х350х226	24
MCD20017	VM-20-P450-0840-T4	450	840	516х350х226	24

Напряжение управления питания 220В+Modbus
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD21001	VM-20-P7K5-0018-T4-M	7,5	18	310х172х194	5
MCD21002	VM-20-P15K-0030-T4-M	15	30	310х172х194	5
MCD21003	VM-20-P22K-0045-T4-M	22	45	310х172х194	5
MCD21004	VM-20-P30K-0060-T4-M	30	60	310х172х194	5
MCD21005	VM-20-P37K-0075-T4-M	37	75	406х230х224	9,8
MCD21006	VM-20-P45K-0090-T4-M	45	90	406х230х224	9,8
MCD21007	VM-20-P55K-0110-T4-M	55	110	406х230х224	9,8
MCD21008	VM-20-P75K-0145-T4-M	75	145	446х300х213	17,8
MCD21009	VM-20-P90K-0175-T4-M	90	175	446х300х213	17,8
MCD21010	VM-20-P110-0210-T4-M	110	210	446х300х213	17,8
MCD21011	VM-20-P132-0250-T4-M	132	250	446х300х213	17,8
MCD21012	VM-20-P160-0300-T4-M	160	300	446х300х213	17,8
MCD21013	VM-20-P200-0370-T4-M	200	370	446х300х213	17,8
MCD21014	VM-20-P250-0470-T4-M	250	470	516х350х226	24
MCD21015	VM-20-P315-0570-T4-M	315	570	516х350х226	24
MCD21016	VM-20-P400-0720-T4-M	400	720	516х350х226	24
MCD21017	VM-20-P450-0840-T4-M	450	840	516х350х226	24

Напряжение управления питания 220В+Analog Output(AO)
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD22001	VM-20-P7K5-0018-T4-AO	7,5	18	310х172х194	5
MCD22002	VM-20-P15K-0030-T4-AO	15	30	310х172х194	5
MCD22003	VM-20-P22K-0045-T4-AO	22	45	310х172х194	5
MCD22004	VM-20-P30K-0060-T4-AO	30	60	310х172х194	5
MCD22005	VM-20-P37K-0075-T4-AO	37	75	406х230х224	9,8
MCD22006	VM-20-P45K-0090-T4-AO	45	90	406х230х224	9,8
MCD22007	VM-20-P55K-0110-T4-AO	55	110	406х230х224	9,8
MCD22008	VM-20-P75K-0145-T4-AO	75	145	446х300х213	17,8
MCD22009	VM-20-P90K-0175-T4-AO	90	175	446х300х213	17,8
MCD22010	VM-20-P110-0210-T4-AO	110	210	446х300х213	17,8
MCD22011	VM-20-P132-0250-T4-AO	132	250	446х300х213	17,8
MCD22012	VM-20-P160-0300-T4-AO	160	300	446х300х213	17,8
MCD22013	VM-20-P200-0370-T4-AO	200	370	446х300х213	17,8
MCD22014	VM-20-P250-0470-T4-AO	250	470	516х350х226	24
MCD22015	VM-20-P315-0570-T4-AO	315	570	516х350х226	24
MCD22016	VM-20-P400-0720-T4-AO	400	720	516х350х226	24
MCD22017	VM-20-P450-0840-T4-AO	450	840	516х350х226	24

Напряжение управления питания 220В+Modbus+Analog Output(AO)
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD23001	VM-20-P7K5-0018-T4-AO-M	7,5	18	310х172х194	5
MCD23002	VM-20-P15K-0030-T4-AO-M	15	30	310х172х194	5
MCD23003	VM-20-P22K-0045-T4-AO-M	22	45	310х172х194	5
MCD23004	VM-20-P30K-0060-T4-AO-M	30	60	310х172х194	5
MCD23005	VM-20-P37K-0075-T4-AO-M	37	75	406х230х224	9,8
MCD23006	VM-20-P45K-0090-T4-AO-M	45	90	406х230х224	9,8
MCD23007	VM-20-P55K-0110-T4-AO-M	55	110	406х230х224	9,8
MCD23008	VM-20-P75K-0145-T4-AO-M	75	145	446х300х213	17,8
MCD23009	VM-20-P90K-0175-T4-AO-M	90	175	446х300х213	17,8
MCD23010	VM-20-P110-0210-T4-AO-M	110	210	446х300х213	17,8
MCD23011	VM-20-P132-0250-T4-AO-M	132	250	446х300х213	17,8
MCD23012	VM-20-P160-0300-T4-AO-M	160	300	446х300х213	17,8
MCD23013	VM-20-P200-0370-T4-AO-M	200	370	446х300х213	17,8
MCD23014	VM-20-P250-0470-T4-AO-M	250	470	516х350х226	24
MCD23015	VM-20-P315-0570-T4-AO-M	315	570	516х350х226	24
MCD23016	VM-20-P400-0720-T4-AO-M	400	720	516х350х226	24
MCD23017	VM-20-P450-0840-T4-AO-M	450	840	516х350х226	24
