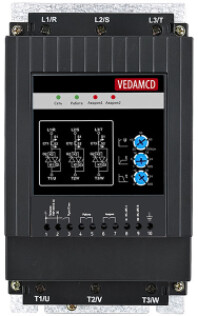

Устройство плавного пуска VEDA MCD1

Устройство плавного пуска VEDA MCD1

Модель: MCD1

Основные характеристики:

● Диапазон мощностей двигателя от 0,37 до 75 кВт

● Для работы с однофазными и трехфазными двигателями

● Встроенный байпас

● Напряжение управления 24В или 220В

● Встраиваемый интерфейс RS-485

Применение:
● Центробежные и погружные насосы,
● Винтовые компрессор
● Дробилки
● Вентиляторы и др

Преимущества:

● Встроенный байпас

● Степень защиты корпуса IP20

● Базовые защитные функции двигателя

● Кнопка пуска и останова (зависит от конфигурации)

● Маркировка клемм на русском языке

● Встраиваемый интерфейс RS-485 (зависит от конфигурации)

Серия MCD1– универсальное и компактное устройство плавного пуска со встроенным байпасом для двигателей мощностью от 0,37 до 75 кВт. Работает с однофазными и трехфазными двигателями напряжением питания 1х220В и 3х380В, имеет напряжение управления 24В или 220В. Для работы в промышленных сетях УПП MCD1 имеет встраиваемый интерфейс RS-485 (Modbus RTU).

Данная серия обеспечивает плавный пуск и останов электродвигателя, имеет основные защитные функции. MCD1 имеет один цифровой вход, 2 релейных выхода. Доступны основные функции пуска и останова: пуск с начальным током/напряжением, пуск с линейным увеличением напряжения, плавный останов с регулированием напряжения, торможение выбегом.

Устройства плавного пуска MCD1 для ОДНОФАЗНЫХ двигателей 1*220В

Напряжение управления питания 24В, без кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD11101	VM-10-PK37-0002-S2-CV1	0,37	2	175х92х95	0,8
MCD11102	VM-10-PK55-0003-S2-CV1	0,55	3	175х92х95	0,8
MCD11103	VM-10-PK75-0004-S2-CV1	0,75	4	175х92х95	0,8
MCD11104	VM-10-P1K1-0006-S2-CV1	1,1	6	175х92х95	0,8
MCD11105	VM-10-P1K5-0009-S2-CV1	1,5	9	175х92х95	0,8
MCD11106	VM-10-P2K2-0012-S2-CV1	2,2	12	175х92х95	0,8
MCD11107	VM-10-P3K7-0020-S2-CV1	3,7	20	175х92х95	0,8
MCD11108	VM-10-P5K5-0030-S2-CV1	5,5	30	222х125х132	2
MCD11109	VM-10-P7K5-0045-S2-CV1	7,5	45	222х125х132	2

Напряжение управления питания 220В, без кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD12101	VM-10-PK37-0002-S2-CV2	0,37	2	175х92х95	0,8
MCD12102	VM-10-PK55-0003-S2-CV2	0,55	3	175х92х95	0,8
MCD12103	VM-10-PK75-0004-S2-CV2	0,75	4	175х92х95	0,8
MCD12104	VM-10-P1K1-0006-S2-CV2	1,1	6	175х92х95	0,8
MCD12105	VM-10-P1K5-0009-S2-CV2	1,5	9	175х92х95	0,8
MCD12106	VM-10-P2K2-0012-S2-CV2	2,2	12	175х92х95	0,8
MCD12107	VM-10-P3K7-0020-S2-CV2	3,7	20	175х92х95	0,8
MCD12108	VM-10-P5K5-0030-S2-CV2	5,5	30	222х125х132	2
MCD12109	VM-10-P7K5-0045-S2-CV2	7,5	45	222х125х132	2

Напряжение управления питания 220В, с кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD13101	VM-10-PK37-0002-S2-CV2-B	0,37	2	175х92х95	0,8
MCD13102	VM-10-PK55-0003-S2-CV2-B	0,55	3	175х92х95	0,8
MCD13103	VM-10-PK75-0004-S2-CV2-B	0,75	4	175х92х95	0,8
MCD13104	VM-10-P1K1-0006-S2-CV2-B	1,1	6	175х92х95	0,8
MCD13105	VM-10-P1K5-0009-S2-CV2-B	1,5	9	175х92х95	0,8
MCD13106	VM-10-P2K2-0012-S2-CV2-B	2,2	12	175х92х95	0,8
MCD13107	VM-10-P3K7-0020-S2-CV2-B	3,7	20	175х92х95	0,8
MCD13108	VM-10-P5K5-0030-S2-CV2-B	5,5	30	222х125х132	2
MCD13109	VM-10-P7K5-0045-S2-CV2-B	7,5	45	222х125х132	2

Напряжение управления питания 220В, без кнопки "Пуск"+Modbus
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD12201	VM-10-PK37-0002-S2-CV2-M	0,37	2	175х92х95	0,8
MCD12202	VM-10-PK55-0003-S2-CV2-M	0,55	3	175х92х95	0,8
MCD12203	VM-10-PK75-0004-S2-CV2-M	0,75	4	175х92х95	0,8
MCD12204	VM-10-P1K1-0006-S2-CV2-M	1,1	6	175х92х95	0,8
MCD12205	VM-10-P1K5-0009-S2-CV2-M	1,5	9	175х92х95	0,8
MCD12206	VM-10-P2K2-0012-S2-CV2-M	2,2	12	175х92х95	0,8
MCD12207	VM-10-P3K7-0020-S2-CV2-M	3,7	20	175х92х95	0,8
MCD12208	VM-10-P5K5-0030-S2-CV2-M	5,5	30	222х125х132	2
MCD12209	VM-10-P7K5-0045-S2-CV2-M	7,5	45	222х125х132	2

Напряжение управления питания 220В, c кнопки "Пуск"+Modbus
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD13301	VM-10-PK37-0002-S2-CV2-B-M	0,37	2	175х92х95	0,8
MCD13302	VM-10-PK55-0003-S2-CV2-B-M	0,55	3	175х92х95	0,8
MCD13303	VM-10-PK75-0004-S2-CV2-B-M	0,75	4	175х92х95	0,8
MCD13304	VM-10-P1K1-0006-S2-CV2-B-M	1,1	6	175х92х95	0,8
MCD13305	VM-10-P1K5-0009-S2-CV2-B-M	1,5	9	175х92х95	0,8
MCD13306	VM-10-P2K2-0012-S2-CV2-B-M	2,2	12	175х92х95	0,8
MCD13307	VM-10-P3K7-0020-S2-CV2-B-M	3,7	20	175х92х95	0,8
MCD13308	VM-10-P5K5-0030-S2-CV2-B-M	5,5	30	222х125х132	2
MCD13309	VM-10-P7K5-0045-S2-CV2-B-M	7,5	45	222х125х132	2

Устройства плавного пуска MCD1 для ТРЁХФАЗНЫХ двигателей 3*380В

Напряжение управления питания 24В, без кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD11001	VM-10-PK75-0001-T4-CV1	0,75	1,5	175х92х95	0,8
MCD11002	VM-10-P1K1-0002-T4-CV1	1,1	2,2	175х92х95	0,8
MCD11003	VM-10-P1K5-0003-T4-CV1	1,5	3	175х92х95	0,8
MCD11004	VM-10-P2K2-0004-T4-CV1	2,2	4,5	175х92х95	0,8
MCD11005	VM-10-P3K7-0007-T4-CV1	3,7	7,5	175х92х95	0,8
MCD11006	VM-10-P5K5-0011-T4-CV1	5,5	11	175х92х95	0,8
MCD11007	VM-10-P7K5-0015-T4-CV1	7,5	15	222х108х105	1,4
MCD11008	VM-10-P11K-0022-T4-CV1	11	22	222х108х105	1,4
MCD11009	VM-10-P15K-0030-T4-CV1	15	30	222х125х132	2,4
MCD11010	VM-10-P18K-0037-T4-CV1	18,5	37	222х125х132	2,4
MCD11011	VM-10-P22K-0045-T4-CV1	22	45	222х125х132	2,4
MCD11012	VM-10-P30K-0060-T4-CV1	30	60	222х125х132	2,4
MCD11013	VM-10-P37K-0075-T4-CV1	37	75	222х125х132	2,4

Напряжение управления питания 220В, без кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD12001	VM-10-PK75-0001-T4-CV2	0,75	1,5	175х92х95	0,8
MCD12002	VM-10-P1K1-0002-T4-CV2	1,1	2,2	175х92х95	0,8
MCD12003	VM-10-P1K5-0003-T4-CV2	1,5	3	175х92х95	0,8
MCD12004	VM-10-P2K2-0004-T4-CV2	2,2	4,5	175х92х95	0,8
MCD12005	VM-10-P3K7-0007-T4-CV2	3,7	7,5	175х92х95	0,8
MCD12006	VM-10-P5K5-0011-T4-CV2	5,5	11	175х92х95	0,8
MCD12007	VM-10-P7K5-0015-T4-CV2	7,5	15	222х108х105	1,4
MCD12008	VM-10-P11K-0022-T4-CV2	11	22	222х108х105	1,4
MCD12009	VM-10-P15K-0030-T4-CV2	15	30	222х125х132	2,4
MCD12010	VM-10-P18K-0037-T4-CV2	18,5	37	222х125х132	2,4
MCD12011	VM-10-P22K-0045-T4-CV2	22	45	222х125х132	2,4
MCD12012	VM-10-P30K-0060-T4-CV2	30	60	222х125х132	2,4
MCD12013	VM-10-P37K-0075-T4-CV2	37	75	222х125х132	2,4
MCD12014	VM-10-P45K-0090-T4-CV2	45	90	310х155х160	5
MCD12015	VM-10-P55K-0110-T4-CV2	55	110	310х155х160	5,2
MCD12016	VM-10-P75K-0150-T4-CV2	75	150	310х155х160	5,2

Напряжение управления питания 220В, с кнопки "Пуск"
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD13001	VM-10-PK75-0001-T4-CV2-B	0,75	1,5	175х92х95	0,8
MCD13002	VM-10-P1K1-0002-T4-CV2-B	1,1	2,2	175х92х95	0,8
MCD13003	VM-10-P1K5-0003-T4-CV2-B	1,5	3	175х92х95	0,8
MCD13004	VM-10-P2K2-0004-T4-CV2-B	2,2	4,5	175х92х95	0,8
MCD13005	VM-10-P3K7-0007-T4-CV2-B	3,7	7,5	175х92х95	0,8
MCD13006	VM-10-P5K5-0011-T4-CV2-B	5,5	11	175х92х95	0,8
MCD13007	VM-10-P7K5-0015-T4-CV2-B	7,5	15	222х108х105	1,4
MCD13008	VM-10-P11K-0022-T4-CV2-B	11	22	222х108х105	1,4
MCD13009	VM-10-P15K-0030-T4-CV2-B	15	30	222х125х132	2,4
MCD13010	VM-10-P18K-0037-T4-CV2-B	18,5	37	222х125х132	2,4
MCD13011	VM-10-P22K-0045-T4-CV2-B	22	45	222х125х132	2,4
MCD13012	VM-10-P30K-0060-T4-CV2-B	30	60	222х125х132	2,4
MCD13013	VM-10-P37K-0075-T4-CV2-B	37	75	222х125х132	2,4
MCD13014	VM-10-P45K-0090-T4-CV2-B	45	90	310х155х160	5
MCD13015	VM-10-P55K-0110-T4-CV2-B	55	110	310х155х160	5,2
MCD13016	VM-10-P75K-0150-T4-CV2-B	75	150	310х155х160	5,2

Напряжение управления питания 220В, без кнопки "Пуск"+Modbus
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD12301	VM-10-PK75-0001-T4-CV2-M	0,75	1,5	175х92х95	0,8
MCD12302	VM-10-P1K1-0002-T4-CV2-M	1,1	2,2	175х92х95	0,8
MCD12303	VM-10-P1K5-0003-T4-CV2-M	1,5	3	175х92х95	0,8
MCD12304	VM-10-P2K2-0004-T4-CV2-M	2,2	4,5	175х92х95	0,8
MCD12305	VM-10-P3K7-0007-T4-CV2-M	3,7	7,5	175х92х95	0,8
MCD12306	VM-10-P5K5-0011-T4-CV2-M	5,5	11	175х92х95	0,8
MCD12307	VM-10-P7K5-0015-T4-CV2-M	7,5	15	200х108х105	1,4
MCD12308	VM-10-P11K-0022-T4-CV2-M	11	22	200х108х105	1,4
MCD12309	VM-10-P15K-0030-T4-CV2-M	15	30	222х125х132	2,4
MCD12310	VM-10-P18K-0037-T4-CV2-M	18,5	37	222х125х132	2,4
MCD12311	VM-10-P22K-0045-T4-CV2-M	22	45	222х125х132	2,4
MCD12312	VM-10-P30K-0060-T4-CV2-M	30	60	222х125х132	2,4
MCD12313	VM-10-P37K-0075-T4-CV2-M	37	75	222х125х132	2,4
MCD12314	VM-10-P45K-0090-T4-CV2-M	45	90	310х155х160	5
MCD12315	VM-10-P55K-0110-T4-CV2-M	55	110	310х155х160	5,2
MCD12316	VM-10-P75K-0150-T4-CV2-M	75	150	310х155х160	5,2

Напряжение управления питания 220В, с кнопки "Пуск"+Modbus
Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD14301	VM-10-PK75-0001-T4-CV2-В-M	0,75	1,5	175х92х95	0,8
MCD14302	VM-10-P1K1-0002-T4-CV2-В-M	1,1	2,2	175х92х95	0,8
MCD14303	VM-10-P1K5-0003-T4-CV2-В-M	1,5	3	175х92х95	0,8
MCD14304	VM-10-P2K2-0004-T4-CV2-В-M	2,2	4,5	175х92х95	0,8
MCD14305	VM-10-P3K7-0007-T4-CV2-В-M	3,7	7,5	175х92х95	0,8
MCD14306	VM-10-P5K5-0011-T4-CV2-В-M	5,5	11	175х92х95	0,8
MCD14307	VM-10-P7K5-0015-T4-CV2-В-M	7,5	15	200х108х105	1,4
MCD14308	VM-10-P11K-0022-T4-CV2-В-M	11	22	200х108х105	1,4
MCD14309	VM-10-P15K-0030-T4-CV2-В-M	15	30	222х125х132	2,4
MCD14310	VM-10-P18K-0037-T4-CV2-В-M	18,5	37	222х125х132	2,4
MCD14311	VM-10-P22K-0045-T4-CV2-В-M	22	45	222х125х132	2,4
MCD14312	VM-10-P30K-0060-T4-CV2-В-M	30	60	222х125х132	2,4
MCD14313	VM-10-P37K-0075-T4-CV2-В-M	37	75	222х125х132	2,4
MCD14314	VM-10-P45K-0090-T4-CV2-В-M	45	90	310х155х160	5
MCD14315	VM-10-P55K-0110-T4-CV2-В-M	55	110	310х155х160	5,2
MCD14316	VM-10-P75K-0150-T4-CV2-В-M	75	150	310х155х160	5,2
